系統更換的好處

快速、優質、經濟

重用

簡單使用現有的製冷劑管道。

過去，在使用現有管道時，需要特殊設備和工作來清潔管道，但現在不再需要。新功能在製冷劑充注過程中自動處理管道內的污染，從而消除了清潔工作。

甚至適用於非 DAIKIN 系統！
大金低成本升級解決方案

---

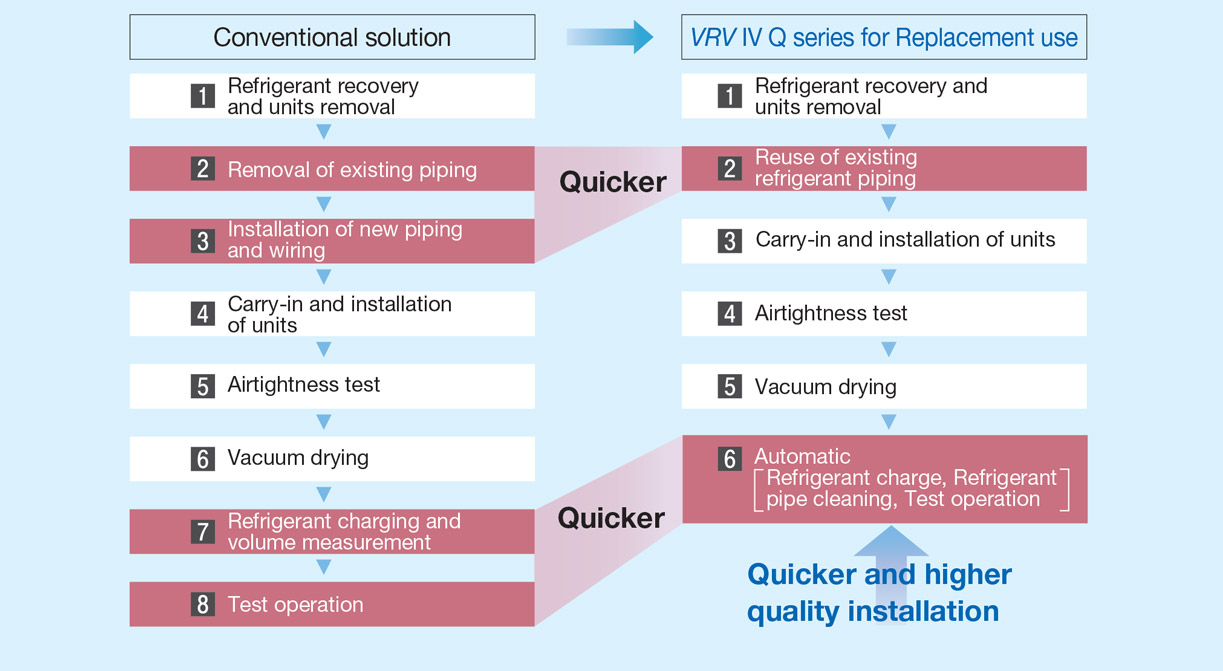

自動的

只需一個開關即可完成製冷劑充電、清潔和測試操作。



獨特的自動製冷劑充註消除了計算製冷劑體積的需要，簡化了安裝過程。如果您沒有進行原始安裝或更換競爭對手的安裝，則由於更改或錯誤而無法知道確切的管道長度不再構成問題。此外，無需清潔內部管道，因為這由 VRV IV Q 裝置自動處理。

---

節省時間

能夠順利更換空調，對建築物內的操作和用戶的影響較小。

---

節約成本



管道拆除、安裝和絕緣的工作成本佔總成本的大部分。通過對現有管道的再利用，與安裝新管道相比，可以降低 35% 的成本。

顯著更緊湊的室外機可有效利用有限的空間！

緊湊的設計可有效利用現有機器佔用的空間

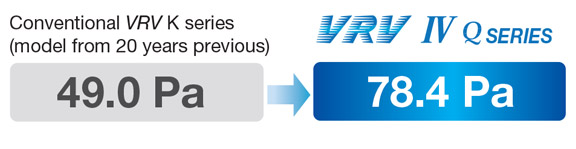

高外部靜壓 78.4 Pa



小而輕，顯著減少攜帶過程中的限制







---

系統靈活性

單個系統中可連接的室內機數量增加

可以在一個系統中連接更多室內機，從而整合現有管道！

可連接的室內機數量已從 30 台大幅增加到 64 台。

---

增加容量

可以使用現有管道升級系統

更換用 VRV IV Q 系列可在不更換製冷劑配管的情況下增加系統容量。例如，可以使用 10 HP R-22 系統的製冷劑管道安裝 16 HP VRV IV Q 系列。

現有製冷劑配管的再利用，可以使用能夠承受3.3MPa以上的配管或分支配管。
液體管道和氣體管道需要隔熱。



---

增強陣容

2 種高達 48 HP

VRV IV Q 系列室外機擁有 2 種類型和標準型和節省空間型的增強型產品陣容，可提供高達 48 HP 的高容量，以滿足更廣泛的需求。



---

緊湊輕巧的設計

設計精巧的新型省空間型

作為全球領先的創新者，大金從傳統的 2 模塊組合發展為適用於 18 和 20 HP 型號的單個模塊。與以前的型號相比，安裝面積減少了 33%。



---

節能

更高的性能係數 (COP)

100% 運行負載下的 COP

VRV IV Q 系列提供高效性能，有助於實現高節能。

10 HP 的 COP

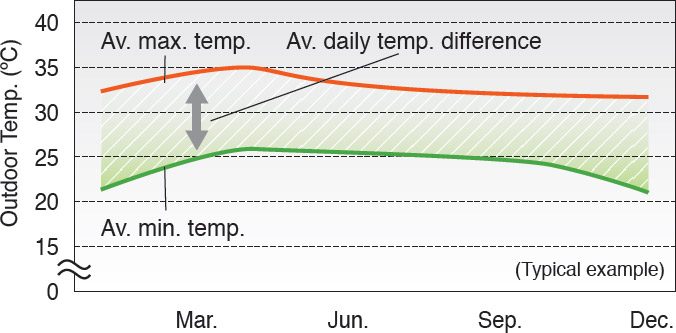

在低負載下長時間運行時提高效率

VRT-可變製冷劑溫度

VRV系統最先進的節能技術

---

能量是如何減少的？

在冷卻過程中，提高製冷劑蒸發溫度 (Te) 以盡量減少與冷凝溫度的差異。壓縮機工作較少，這降低了功耗。

---

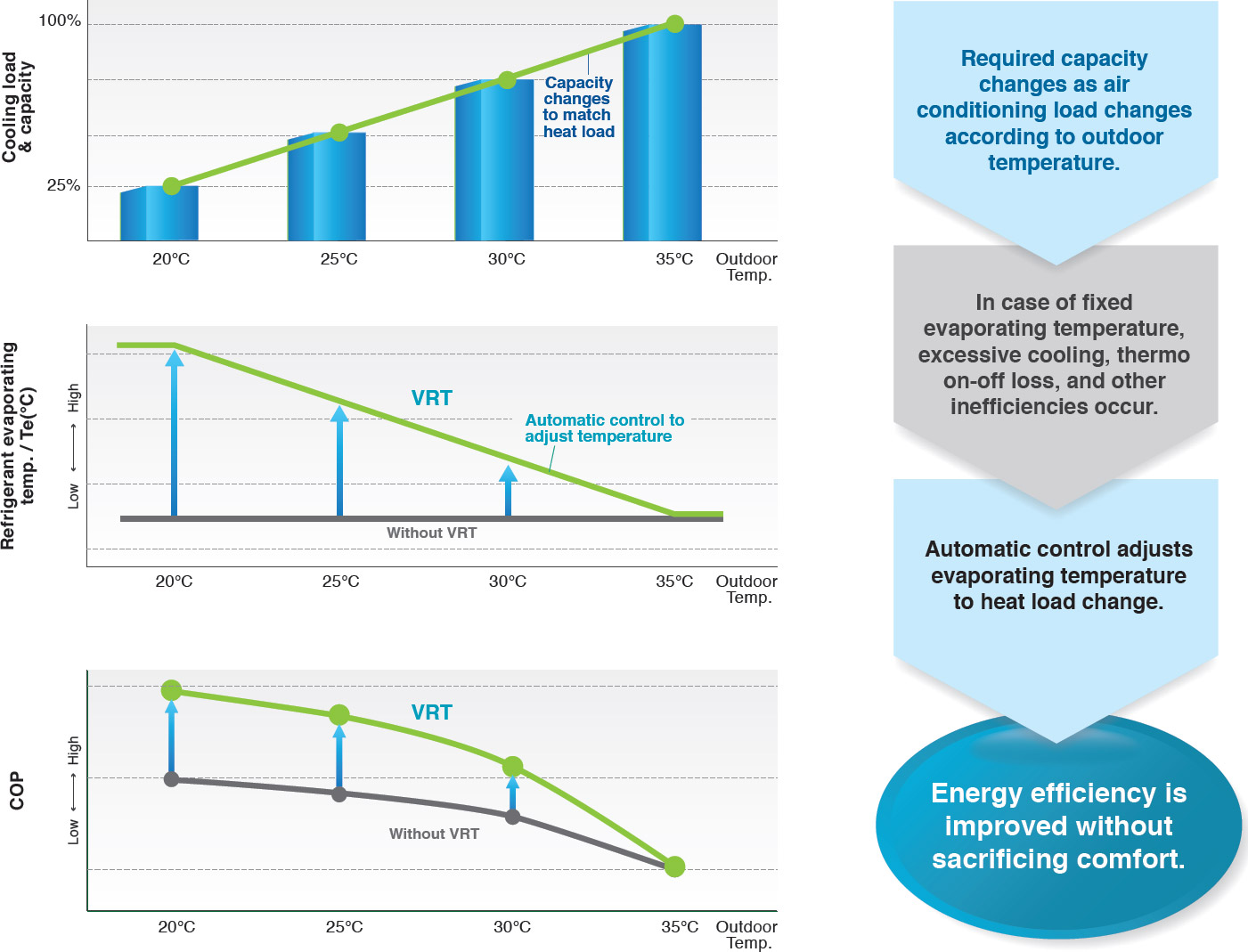

蒸發溫度和 COP 的典型變化取決於室內負載的變化

---

新系統，更節能

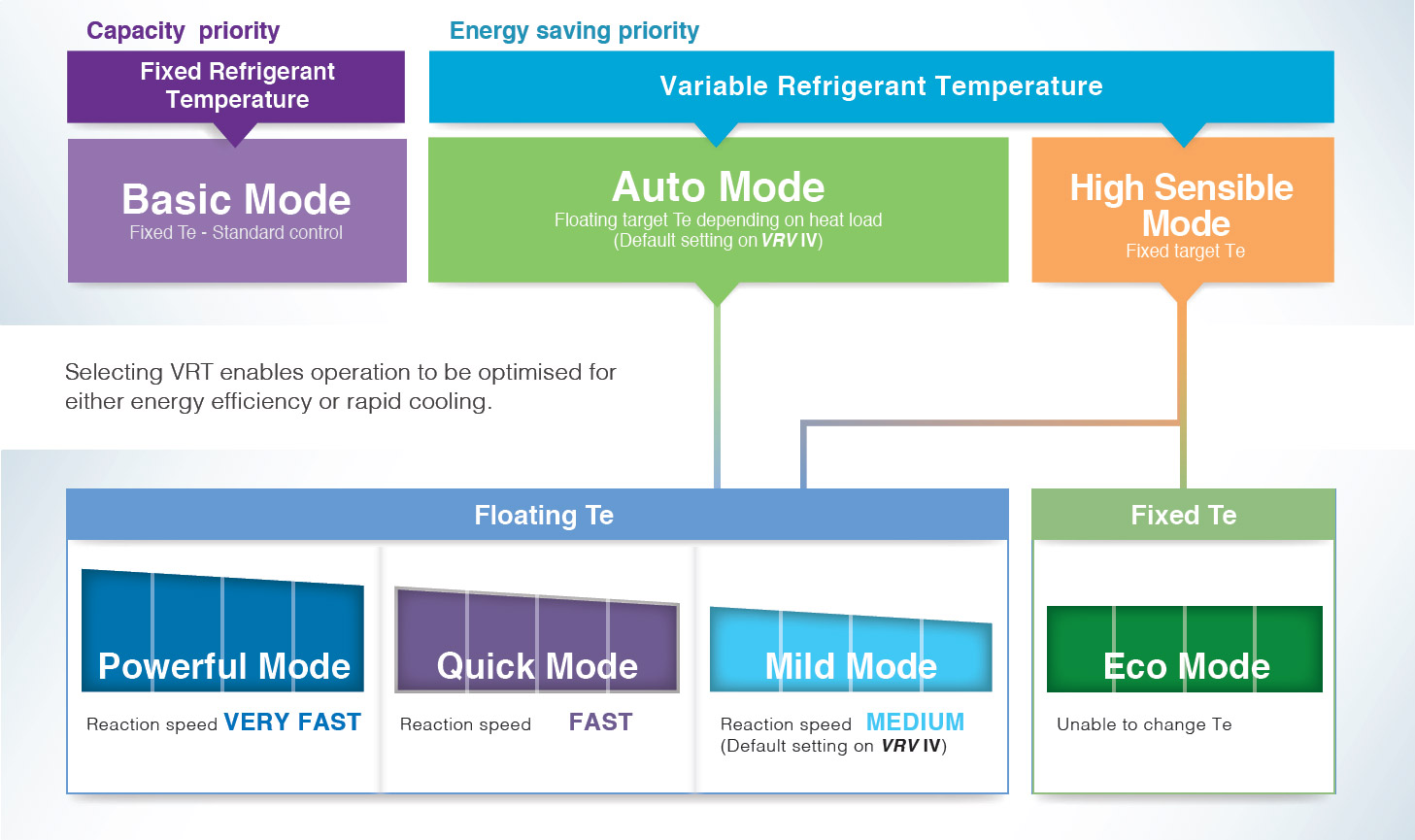

選擇基本模式以保持最佳舒適度。
選擇 VRT 是為了節省能源並防止過度冷卻。



---

---

先進技術實現

可利用現有管道的新技術

新測試的污染物收集
方法 一種新方法從現有管道收集污染物，消除壓縮機和電動閥故障。

緊湊型大容量全直流變頻壓縮機

大容量全直流變頻壓縮機採用高抗拉強度材料，實現12HP壓縮機採用8HP機殼。

---

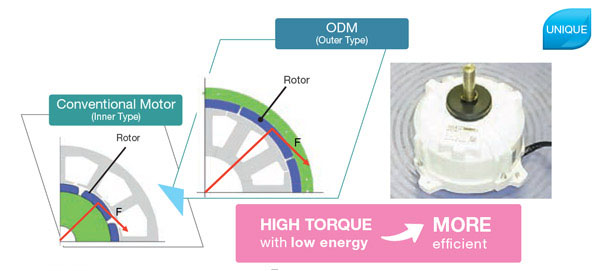

外轉子直流電機 (ODM)

---

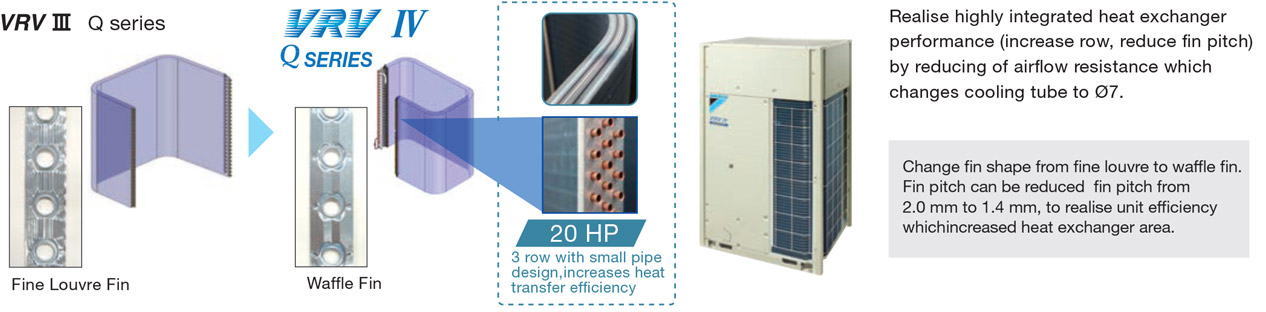

高度集成的熱交換器

通過增加熱交換器面積來提高性能，同時保持相同的安裝空間。



---

完美的表現

各種高級控制主PC板

SMT *壓接技術

• 全電腦控制面板採用SMT封裝技術，提高了抗雜波性能。
• 保護您的計算機板免受沙塵和潮濕天氣的不利影響。

*SMT：表面貼裝技術

---

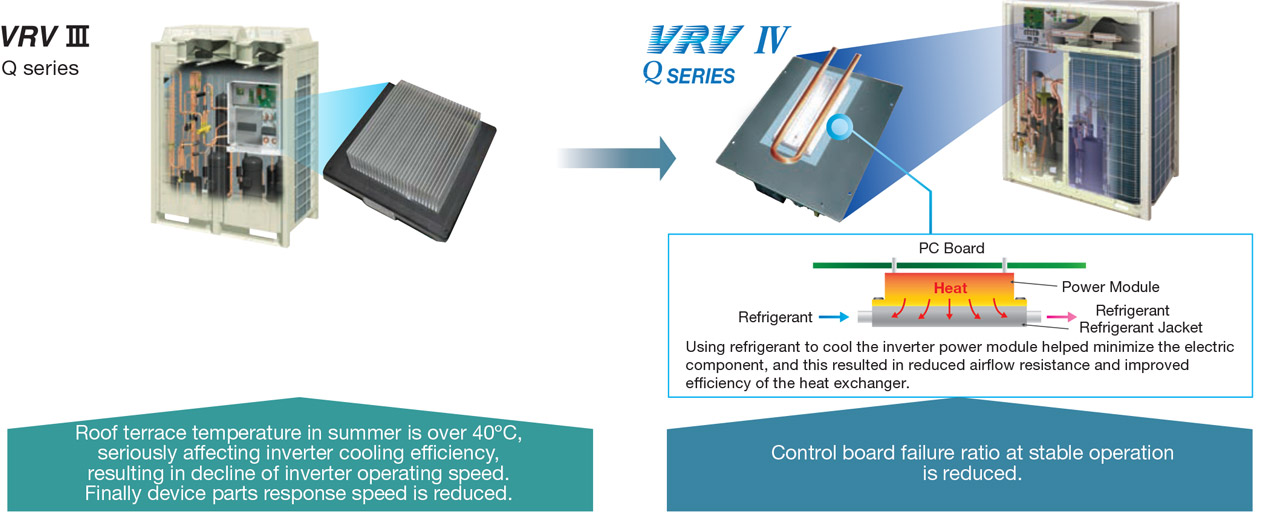

冷媒冷卻技術，確保PCB溫度穩定

提高高環境溫度下的可靠性
即使在高環境溫度下也可以冷卻逆變器功率模塊的穩定性。
這有助於保持空調容量並降低故障率。

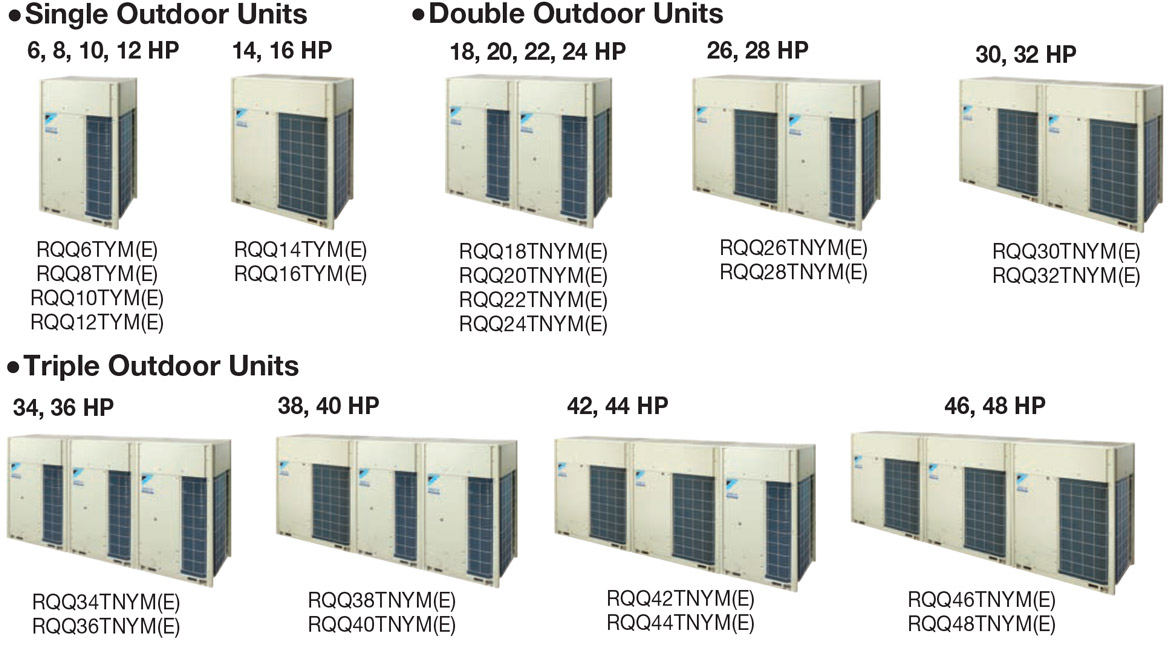

室外機陣容

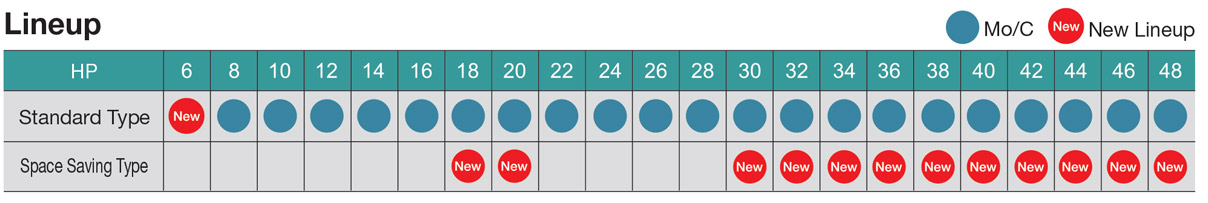

擴大到2種類型的陣容

• VRV IV Q 系列室外機擁有 2 種類型以及標準型和節省空間型的增強型產品陣容，可提供高達 48 HP 的高容量，以滿足更廣泛的需求。
• 單台室外機只有2種不同的形狀和尺寸，不僅簡化了設計過程，而且將系統的靈活性提升到了一個新的水平。
• 室外機容量每增加2HP，精準滿足客戶需求。
• 具有防腐蝕規格的室外機（可根據要求提供-E 型）專門設計用於易受鹽害和大氣污染的區域。

標準型

省空間型



---

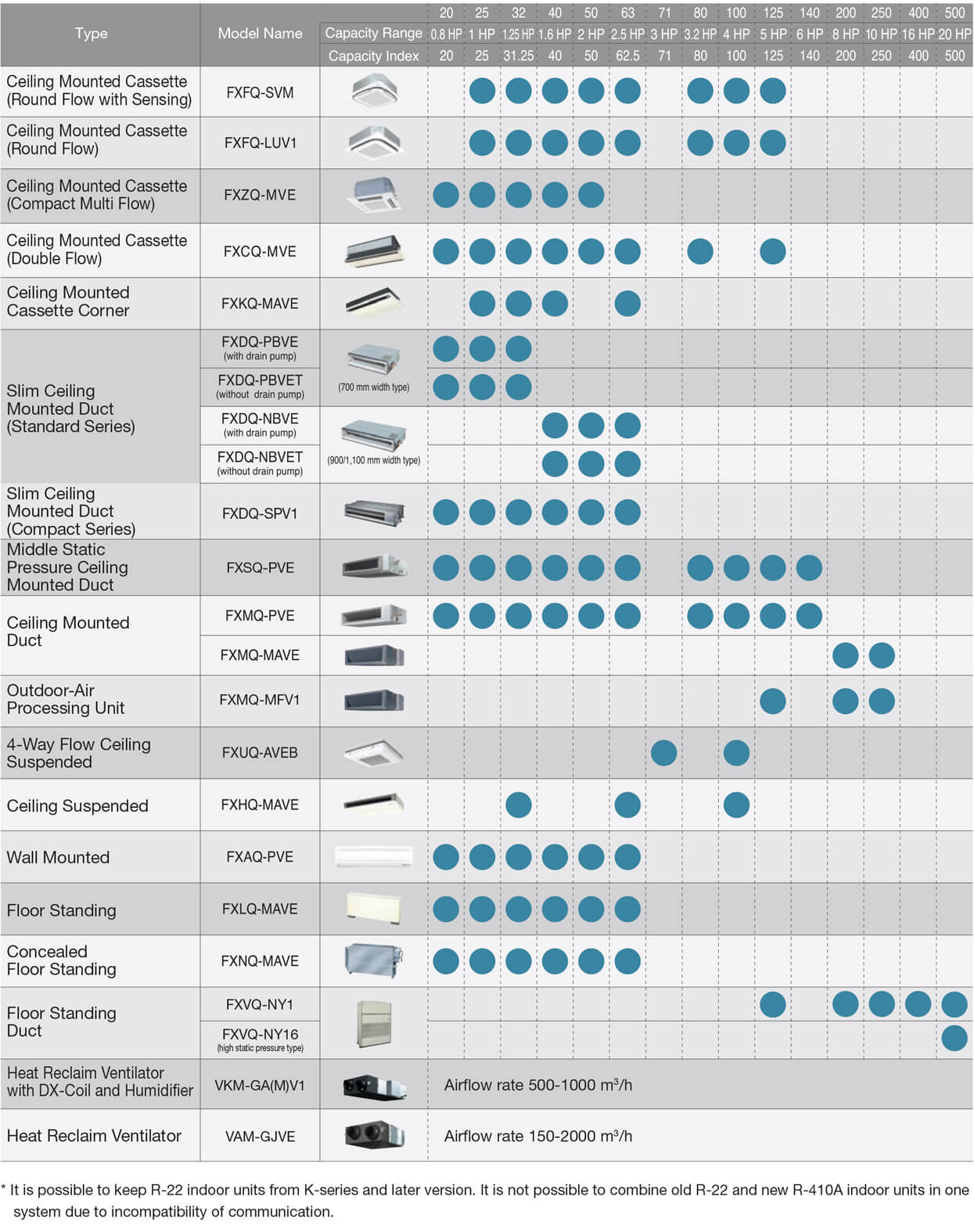

室內機陣容

各種室內機



---

現有製冷劑管道再利用指南

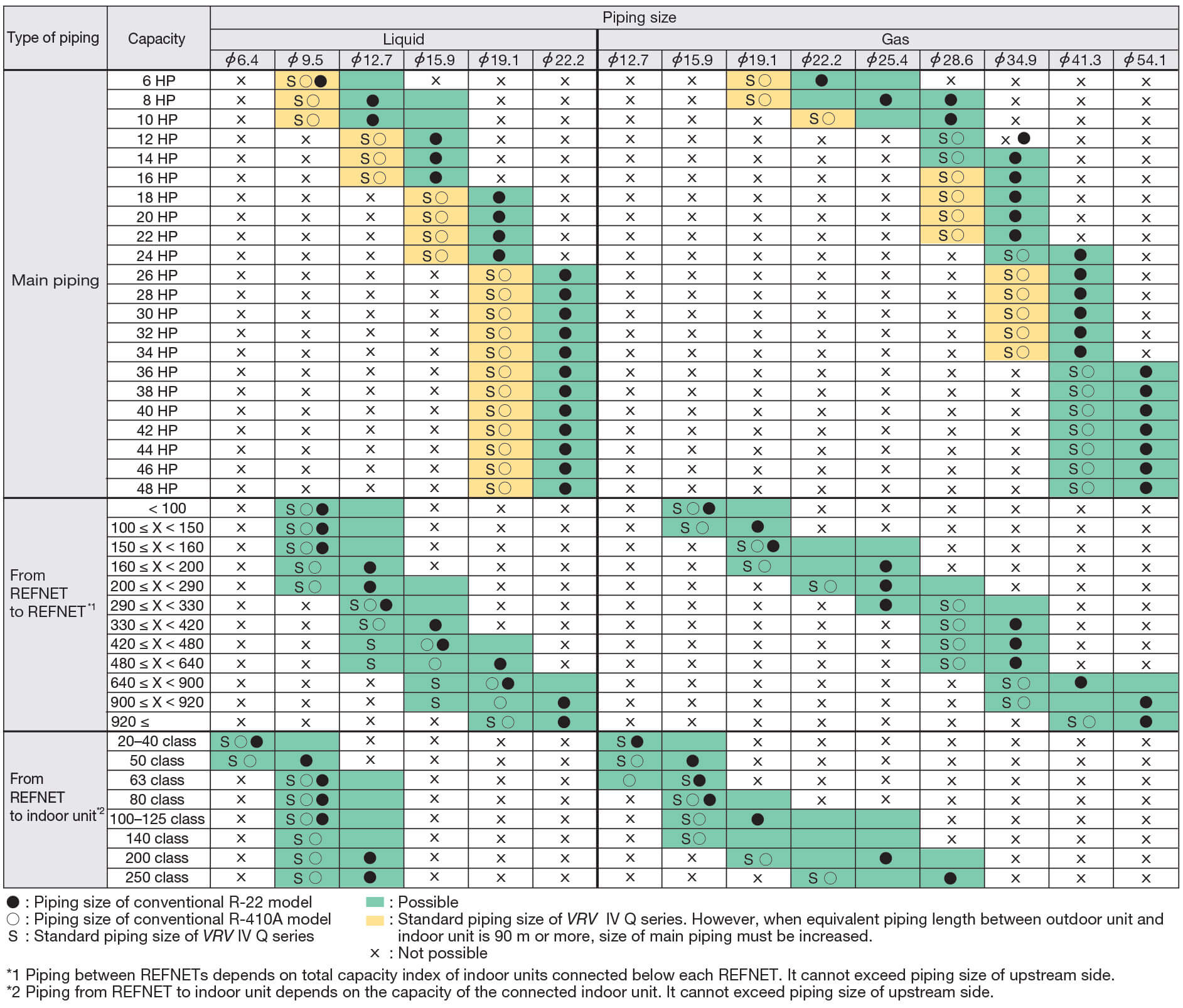

現有管道重複使用的管道限制

VRV IV Q 系列現有管道的可重複使用性

---

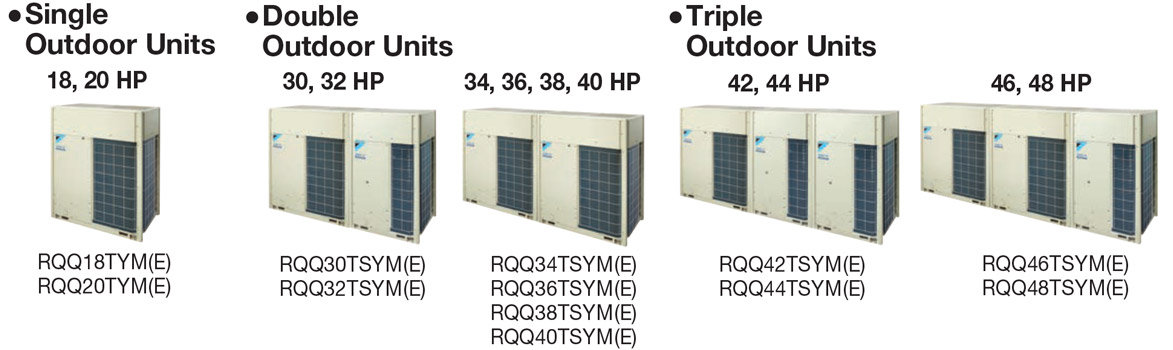

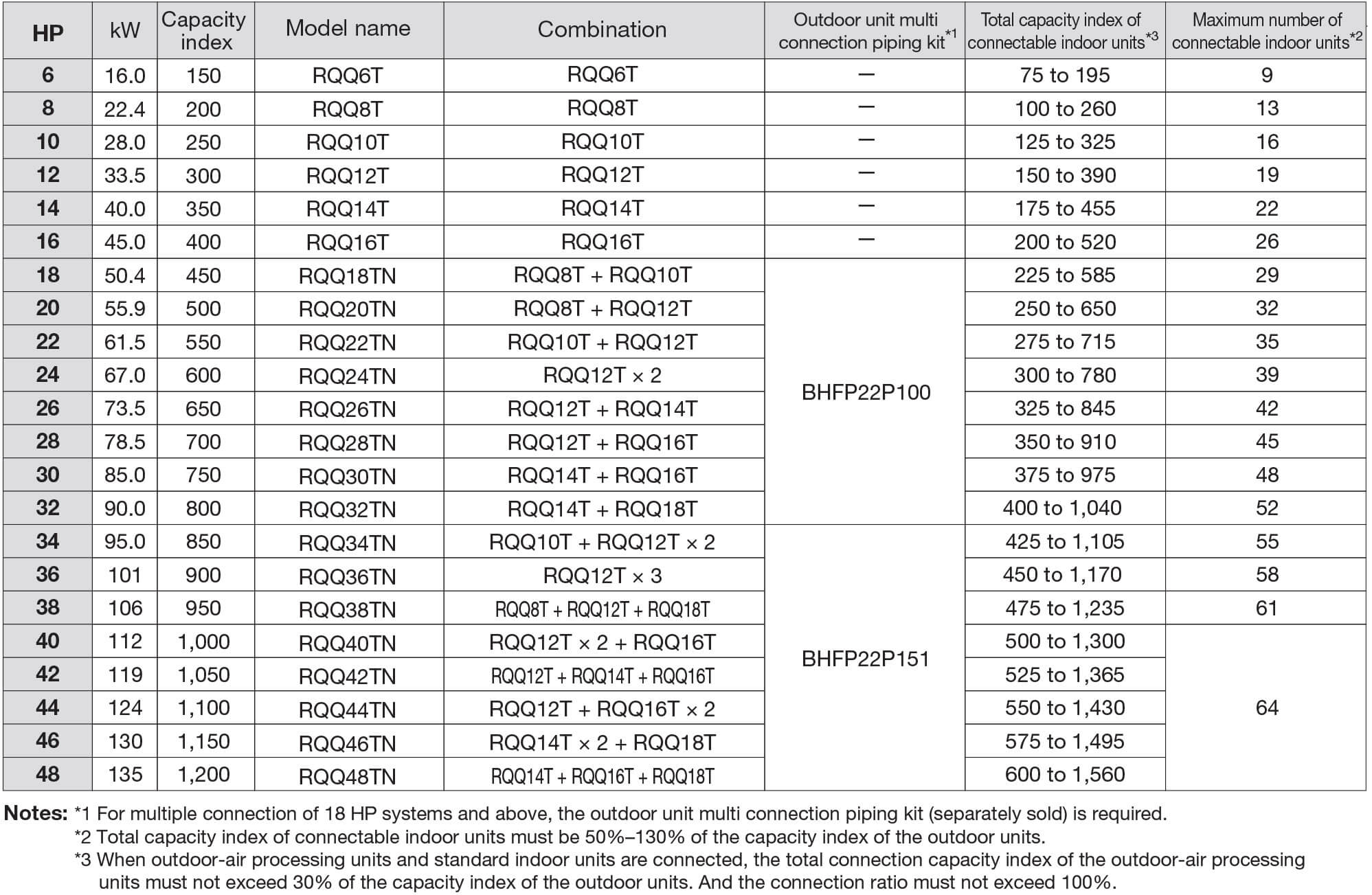

室外機組合

標準型

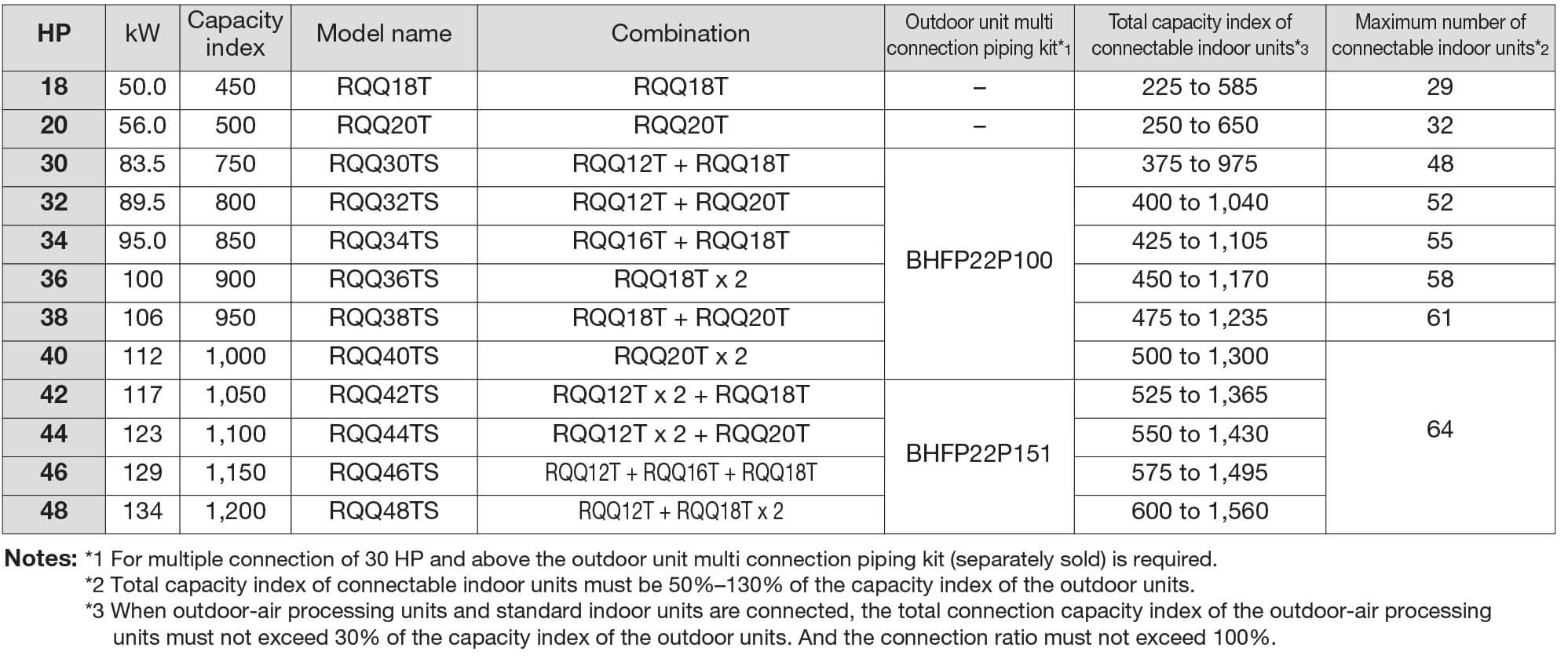

省空間型

VRV 室內機的獨立控制系統

導航遙控器（有線遙控器）（選配）

操作簡單

節能

方便

舒適

無線遙控器（選配）

簡易遙控器（選配）

綜合樓宇監控系統

---

VRV 室內機的先進控制系統

一鍵式選擇可以靈活控制建築物中的設備。

為了節能和舒適

智能觸控管理器最大限度地發揮 VRV 功能的優勢

智能觸控管理器是一種先進的多區域控制器，它提供了最具成本效益的方式來控制和監控大金 VRV 系統。
10.4" LCD 觸摸屏易於使用，具有三種不同的屏幕視圖，包括平面圖佈局視圖、圖標視圖和列表視圖以及用於系統配置的菜單。
它還可以通過 PC 上的標準化遠程 Web 訪問輕鬆使用。
它可以管理總共 650 個管理點，包括多達 512 個 Daikin 室內機組（最多 1024 台室內機）以及帶有數字輸入/輸出 (Di/Dio)、模擬輸入/輸出 (Ai/Ao) 的樓宇設備控制/監控) 和脈衝輸入 (Pi) 可選設備。
